產品規格

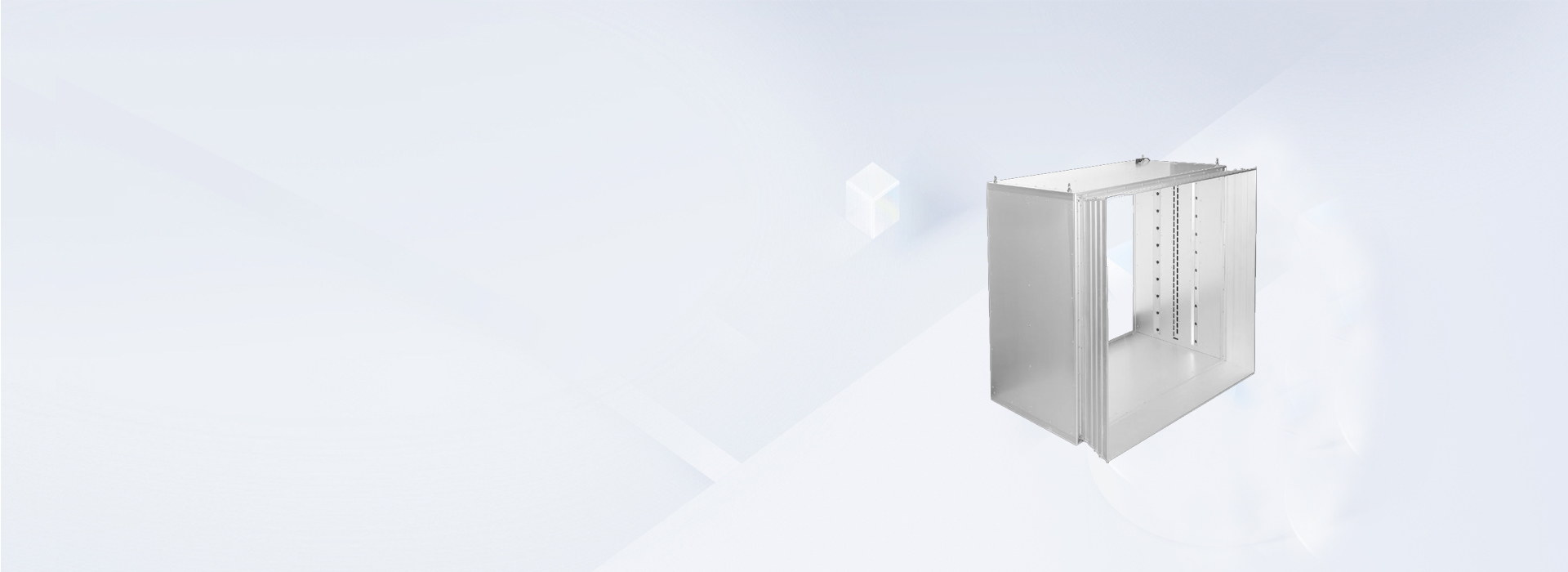

HYMQ-2000X

產品功能特點

功能介紹

流量計量： 采用流速面積法原理；

流速測量：采用超聲波時差法原理；

過流面積：通過電子水尺測量水深，然后根據測箱的內部寬度參數來進行計算。

水位測量： 基于水尺+探頭的三水位法

產品優勢

水頭損失小

與堰槽式明渠流量計不同，超聲波測箱采用流速面積法原理，無需刻意改變水的流態，因此與堰槽式明渠流量計相比，水頭損失要小得多。

計量精度高
與多普勒超聲波測量點流速不同，測箱采用時差法超聲波技術，每對換能器測量的是該層水流的平均流速。超聲波信號從測水箱的一側發射到另外一側接收，其時間差代表的是該層水流的平均流速，更能從整體上反應水流的狀態。多層交叉排布的換能器，將過流斷面切割成多層，獲得多層的平均流速，又可抵減渠道中因紊流造成的計量不確定度，大大提高了渠道斷面平均流速數據的穩定性和準確度。

測量淤積厚度
測箱還具備過流斷面淤積高度檢測功能，并在流量計算時，抵減淤積造成的斷面面積，使得最終流量數據更逼近真值。

適用性強
與雷達波流速儀通過測量水流的表面流速來判斷渠道斷面流速不同，測箱采用多聲道測量技術，大幅度增加超聲波探頭的數量，每5-10厘米排布一層，分別測量斷面各層的流速，因此不同的坡降、不同復雜外部條件下均可以實現精確計量

無需現場校準
依據流量計規范進行校驗，內嵌多流態算法模型，無需現場校準。徹底解決了過去現場校準時真值獲取困難問題


產品技術參數

流速測量原理：超聲波時差法；

換能器對數：8對/12對/16對可選；

換能器分布方式：交叉分布；

測量精度：±2%；

有精度保障的流速范圍：（0.05-3m/s）；

校準方式：出廠前實流標定；采集頻率：8Hz(出廠預設)

液位測量：電子水尺或超聲波水位計方式

液位精度：5mm

通訊方式：RS485   modbus協議

功耗：≤40mA

產品材質：高強度不銹鋼或鋁合金

防護等級：IP68


產品范圍

用于灌區灌溉支渠、窄渠的流量/流速測量，需要配套對灌渠進行工程改造以滿足安裝應用條件。
